微电子智能制造与创新分析：赋能电子产业高质量发展的核心引擎

在全球制造业向智能化、精密化转型的浪潮中，微电子智能制造技术作为支撑现代电子产业发展的基石，已深度渗透至消费电子、汽车电子、医疗电子、航空航天等关键领域。从智能手机的微型芯片到新能源汽车的 BMS 系统，从可穿戴设备的传感器到工业控制的核心模块，微电子智能制造技术的精度、效率与创新水平，直接决定了电子产业的核心竞争力。当前，随着市场对产品小型化、高性能、低功耗需求的持续升级，以及绿色制造、柔性生产理念的普及，微电子智能制造技术正面临从 “规模量产” 向 “精准定制”、从 “人工辅助” 向 “全流程智能” 的转型挑战。深入剖析微电子智能制造技术的应用价值、核心体系与创新路径，不仅能为行业提供技术参考，更能为企业突破发展瓶颈、实现高质量发展提供方向指引。

一、微电子智能制造技术的应用价值：多维度驱动产业升级

微电子智能制造技术并非单一技术的体现，而是融合了精密加工、自动化控制、智能算法、材料科学等多领域技术的综合体系。其应用价值不仅体现在生产效率的提升，更从经济效益、社会效益、环境效益三个维度，为电子产业的可持续发展提供支撑。

（一）生产效率与质量：从 “粗放加工” 到 “精准可控”

传统微电子制造依赖人工操作与单机生产，不仅存在生产周期长、误差率高的问题，更难以满足微电子产品 “微米级甚至纳米级” 的精度要求。微电子智能制造技术通过自动化设备与智能管控系统的结合，实现了生产全流程的精准调控：在芯片制造环节，激光微加工技术可实现 ±0.001mm 的切割精度，较传统机械加工误差降低 90% 以上；在封装测试环节，AI 视觉检测系统可在 0.5 秒内完成单个芯片的外观缺陷识别，检测准确率达 99.98%，远高于人工检测的 85%。

同时，智能制造技术通过 “实时数据反馈 - 参数动态优化” 的闭环机制，有效解决了生产过程中的波动问题。例如，在集成电路光刻工艺中，智能温控系统可将晶圆温度波动控制在 ±0.5℃以内，避免因温度变化导致的电路图案偏移；在焊接环节，激光功率自适应调节技术可根据焊盘材质、厚度的差异，自动调整能量输出，确保焊点熔深一致性偏差不超过 5%。

（二）经济效益：从 “成本管控” 到 “价值提升”

微电子智能制造技术对经济效益的提升，体现在 “降本” 与 “增效” 两个层面。在成本控制方面，自动化设备替代人工操作，可减少 60% 以上的一线操作人员需求，同时降低因人工失误导致的材料浪费。此外，智能运维系统通过预测性维护，可提前发现设备潜在故障，将设备突发停机率从 8% 降至 1.2%，年减少停机损失超 500 万元。

在价值提升方面，智能制造技术支撑了高附加值产品的量产。例如，采用 3D 封装技术的芯片，集成度较传统 2D 封装提升 3 倍以上，可满足高端服务器、自动驾驶芯片对 “高性能、小体积” 的需求，产品单价较传统芯片提升 50% 以上；医疗电子领域的微型传感器，通过激光微刻与精密焊接技术实现 0.1mm 以下的尺寸控制，可应用于植入式医疗设备，产品毛利率达 60% 以上，远高于普通传感器的 25%。

（三）社会效益与环境效益：从 “产业发展” 到 “可持续共生”

在社会效益层面，微电子智能制造技术推动了产业结构升级与人才培养。一方面，智能制造生产线的普及，带动了机器人运维、智能系统开发、数据分析师等新兴岗位的需求，促进就业结构从 “体力密集型” 向 “技术密集型” 转型；另一方面，技术创新倒逼企业与高校、科研机构合作，建立 “产学研用” 协同体系。

在环境效益层面，微电子智能制造技术通过工艺优化与资源循环，实现绿色生产。例如，在晶圆清洗环节，采用 “超临界 CO₂清洗技术” 替代传统化学清洗，可减少 90% 的化学试剂使用，废水排放量降低 85%；在焊接环节，激光锡球焊技术的锡料利用率达 95% 以上，较波峰焊减少 40% 的锡料浪费，同时避免助焊剂挥发对空气的污染。

二、微电子智能制造的核心技术体系：从 “芯片制造” 到 “封装测试” 的全流程支撑

微电子智能制造技术的核心，围绕 “集成电路制造” 展开，涵盖前道晶圆加工、中道器件制备、后道封装测试三大环节，每个环节均有关键技术支撑，共同构成高精度、高效率的制造体系。

（一）前道工艺：集成电路制造的 “精度基石”

前道工艺是集成电路制造的核心，主要包括晶圆制备、光刻、蚀刻、掺杂、沉积等环节，直接决定芯片的集成度与性能。其中，光刻与激光微加工技术是精度控制的关键。

光刻工艺作为 “芯片制造的灵魂”，其分辨率直接决定芯片的制程节点。随着制程从 14nm 向 7nm、5nm 甚至 3nm 演进，光刻技术已从传统紫外光（DUV）升级至极紫外光（EUV）。EUV 光刻采用 13.5nm 波长的极紫外光源，较 DUV 的 193nm 波长分辨率提升 4 倍以上，可实现 5nm 以下的电路图案转移。为进一步提升精度，多重曝光技术（如双重曝光、四重曝光）通过多次叠加曝光，在 EUV 基础上实现 3nm 制程的突破。光刻过程中，晶圆对位精度需控制在 ±0.002mm 以内，曝光能量波动不超过 2%，因此需搭配高精度运动平台与实时监测系统，确保每片晶圆的工艺一致性。

激光微加工技术则在晶圆切割、微孔钻孔等环节发挥关键作用。与传统机械切割相比，激光切割采用高能激光束（如 1064nm 光纤激光、355nm 紫外激光）实现无接触加工，可避免机械应力导致的晶圆破裂，切割线宽最小可达 20μm，切割效率较机械切割提升 3 倍以上。在微孔钻孔环节，飞秒激光可在晶圆表面加工直径 5μm 以下的微孔，用于芯片散热通道或信号传输孔，满足高频芯片对 “低损耗、高散热” 的需求。

（二）中道工艺：器件性能的 “强化关键”

中道工艺主要包括薄膜沉积、金属化、离子注入等环节，核心是构建芯片的电路结构与功能层，提升器件的电气性能与可靠性。

薄膜沉积技术用于在晶圆表面形成绝缘层、导电层或半导体层，常见的有化学气相沉积（CVD）与物理气相沉积（PVD）。CVD 技术通过气体化学反应在晶圆表面生成薄膜，厚度均匀性偏差可控制在 3% 以内，适用于形成二氧化硅绝缘层、多晶硅导电层；PVD 技术则通过物理蒸发或溅射形成金属薄膜（如铝、铜），膜层纯度可达 99.999%，适用于芯片的金属导线制备。随着芯片集成度提升，铜互连技术逐渐替代传统铝互连，铜的电阻率较铝降低 40%，可减少信号传输损耗，提升芯片运行速度。

离子注入技术则用于改变半导体材料的导电类型，通过将杂质离子（如硼、磷）加速注入晶圆，形成 P 型或 N 型半导体区域，构建晶体管的源极、漏极与栅极。离子注入的剂量精度需控制在 ±5% 以内，深度偏差不超过 10%，因此需搭配高精度离子源与剂量监测系统。

（三）后道工艺：芯片可靠性的 “最后防线”

后道工艺是集成电路从 “芯片裸片” 到 “成品器件” 的关键环节，包括封装、焊接、测试三大模块，直接影响芯片的可靠性、散热性与适用性。

封装技术的核心是保护芯片免受外部环境（如湿度、温度、振动）影响，并实现芯片与外部电路的连接。随着芯片集成度提升，封装技术已从传统的引线键合（WB）发展为倒装芯片（FC）、系统级封装（SiP）、三维集成封装（3D IC）。倒装芯片封装通过芯片凸点直接与基板连接，缩短了信号传输路径，信号延迟较引线键合降低 60%，散热效率提升 40%，适用于智能手机 SoC 芯片；系统级封装则将多个芯片（如 CPU、GPU、存储器）集成到一个封装体内，实现 “多功能、小体积”；三维集成封装通过芯片堆叠技术，将多个晶圆垂直集成，存储容量较 2D 封装提升 8 倍以上，适用于数据中心服务器芯片。

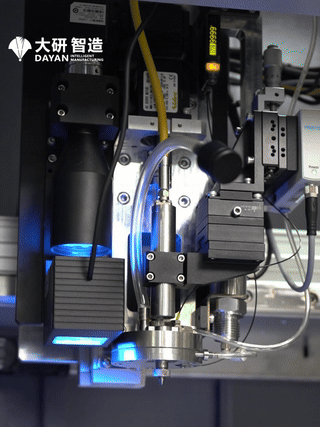

焊接技术是封装与组装的核心，需确保芯片与基板、基板与电路板之间的可靠连接。激光锡球焊技术凭借高精度、低热损伤的优势，成为高端微电子焊接的首选 —— 其通过激光聚焦加热锡球，焊点直径可控制在 0.1-2mm，热影响区小于 0.05mm，避免对芯片内部元件造成损伤。在汽车电子 BMS 系统中，激光锡球焊可实现铜排与芯片的可靠连接，焊点剪切强度达 80N 以上，经 - 40℃~125℃温度循环测试 1000 次后，电阻变化率小于 3%，满足车规级可靠性要求。

测试技术则是筛选合格产品、保障质量的关键，包括电气性能测试、功能测试、环境可靠性测试。电气性能测试通过探针台检测芯片的电压、电流、功耗等参数，确保芯片在额定工作条件下稳定运行；功能测试通过专用测试设备（ATE）模拟芯片的实际工作场景，验证其逻辑运算、数据存储等功能是否正常；环境可靠性测试则通过高温、高湿、振动、冲击等模拟环境，评估芯片的长期稳定性。

三、微电子智能制造技术的创新路径：从 “自动化” 到 “智能化” 的迭代升级

当前，微电子智能制造技术正处于快速创新期，其发展方向围绕 “自动化升级、智能化赋能、跨技术融合” 展开，通过技术突破解决行业痛点，推动产业向更高质量、更高效益、更可持续的方向发展。

（一）自动化创新：从 “单机自动化” 到 “全流程联动”

早期的微电子制造自动化多局限于单一设备或环节，如自动上料机、自动焊接机，而现代自动化创新则强调 “全流程联动”，通过设备互联与流程优化，实现生产效率的最大化。

在设备互联层面，采用工业以太网（如 Profinet、EtherCAT）与 OPC UA 协议，将光刻设备、蚀刻设备、焊接设备、检测设备等连接成统一网络，实现数据实时共享与协同控制。例如，在晶圆制造车间，光刻设备完成曝光后，可通过网络将晶圆信息（如批号、曝光参数）实时传输至蚀刻设备，蚀刻设备自动调用对应工艺参数，无需人工干预，工序衔接时间从 15 分钟缩短至 3 分钟。

在流程优化层面，引入 “柔性生产线” 设计，通过可切换治具、可调输送轨道，实现多品种产品的快速换型。此外，自动化物流系统（如 AGV 小车、智能货架）的引入，实现了原材料、半成品、成品的自动转运，物流效率提升 40%，仓库空间利用率提升 30%。

（二）智能化创新：从 “被动控制” 到 “主动优化”

智能化创新是微电子智能制造的核心方向，通过引入人工智能（AI）、大数据、云计算等技术，实现生产过程的 “预测、优化、自决策”，解决传统制造中 “依赖经验、响应滞后” 的问题。

在 AI 应用层面，机器学习算法可用于工艺参数优化与质量预测。例如，在光刻工艺中，通过分析历史曝光数据（如光照强度、晶圆温度、图案偏差），构建 AI 模型，可预测不同参数组合下的曝光效果，将工艺调试时间从传统的 48 小时缩短至 8 小时；在质量检测中，深度学习算法可识别芯片外观的微小缺陷（如划痕、气泡），检测准确率达 99.9%，较传统机器视觉提升 5%，同时减少 20% 的误判率。

在大数据与云计算层面，构建 “制造执行系统（MES）+ 云端数据平台”，实现生产全流程的透明化管理与远程管控。生产过程中，传感器实时采集设备状态（如温度、振动、功率）、工艺参数（如激光能量、焊接时间）、产品质量数据（如良率、缺陷类型），并上传至云端平台，通过大数据分析识别生产瓶颈。例如，通过分析数据发现 “某焊接设备在温度超过 28℃时，焊点不良率上升”，可自动调整车间空调温度，或优化设备散热系统；管理人员通过云端平台，可实时监控全球各地工厂的生产情况，远程下达生产指令，实现 “分布式生产、集中式管控”。

（三）跨技术融合创新：从 “单一技术” 到 “多技术协同”

微电子智能制造技术的突破，离不开与其他前沿技术的融合，通过跨领域技术协同，解决行业关键痛点，拓展应用场景。

在 “物联网（IoT）+ 微电子制造” 方面，通过在设备上安装振动传感器、温度传感器、电流传感器，实现设备状态的实时监测。例如，在激光焊接设备上安装激光功率传感器，可实时监测激光能量输出，当功率衰减超过 5% 时，自动发出预警并推送维护方案；在晶圆输送轨道上安装位置传感器，可实时监控晶圆位置，避免因轨道偏移导致的晶圆碰撞。

在 “新材料 + 微电子制造” 方面，纳米材料、新型半导体材料的应用，推动了微电子器件性能的突破。例如，石墨烯材料的电阻率仅为铜的 1/10，导热系数是铜的 5 倍，采用石墨烯作为芯片导线，可减少信号传输损耗，提升芯片散热效率；宽禁带半导体材料（如碳化硅 SiC、氮化镓 GaN）具有耐高温、耐高压的特性，采用 SiC 材料的功率芯片，可应用于新能源汽车逆变器，工作温度从传统硅芯片的 125℃提升至 200℃，体积减少 50%，能耗降低 20%。

在 “数字孪生 + 微电子制造” 方面，构建生产线的数字孪生模型，实现 “虚拟仿真 - 现实映射 - 优化反馈” 的闭环。在生产线建设前，通过数字孪生模拟设备布局、工艺流程，优化车间规划，减少 30% 的建设成本；在生产过程中，数字孪生模型可实时映射实际生产状态，模拟不同工艺参数下的生产效果，提前发现潜在问题。

四、结语：微电子智能制造技术的未来展望与行业建议

微电子智能制造技术作为电子产业的核心支撑，其发展水平直接关系到国家制造业的竞争力。当前，全球微电子产业正处于技术迭代的关键期，一方面，制程节点不断突破（3nm 已量产，2nm 在研发），芯片集成度与性能持续提升；另一方面，市场需求向 “定制化、绿色化、高可靠” 转变，对智能制造技术提出更高要求。未来，微电子智能制造技术将呈现三大发展趋势：一是 “极致精度”，通过 EUV 光刻、飞秒激光加工等技术，实现纳米级甚至原子级的制造控制；二是 “全域智能”，AI 不仅应用于工艺优化与质量检测，还将深入到产品设计、供应链管理、售后服务等全环节，实现 “端到端” 的智能化；三是 “绿色低碳”，通过工艺创新（如无氟清洗、低温焊接）与资源循环（如晶圆回收、废水处理），实现制造过程的碳中和。

作为微电子制造企业的合作伙伴，大研智造将继续以 “技术创新” 为核心，围绕激光锡球焊技术的 “更高精度、更优能效、更全适配” 展开研发，以实现纳米级热影响区控制，引入自适应算法以应对复杂材料焊接波动，推动设备能耗降低 20% 以上，助力客户实现 “高效生产 + 绿色制造” 的双重目标。大研智造不仅提供核心装备，更从前期产线规划、样品测试，到中期安装调试、人员培训，再到后期运维支持，提供全周期服务。通过 “定制化方案 + 全流程保障”，大研智造将持续赋能电子产业升级，与客户共同推动微电子智能制造技术的创新与应用，为行业高质量发展注入核心动力。
